產品介紹：

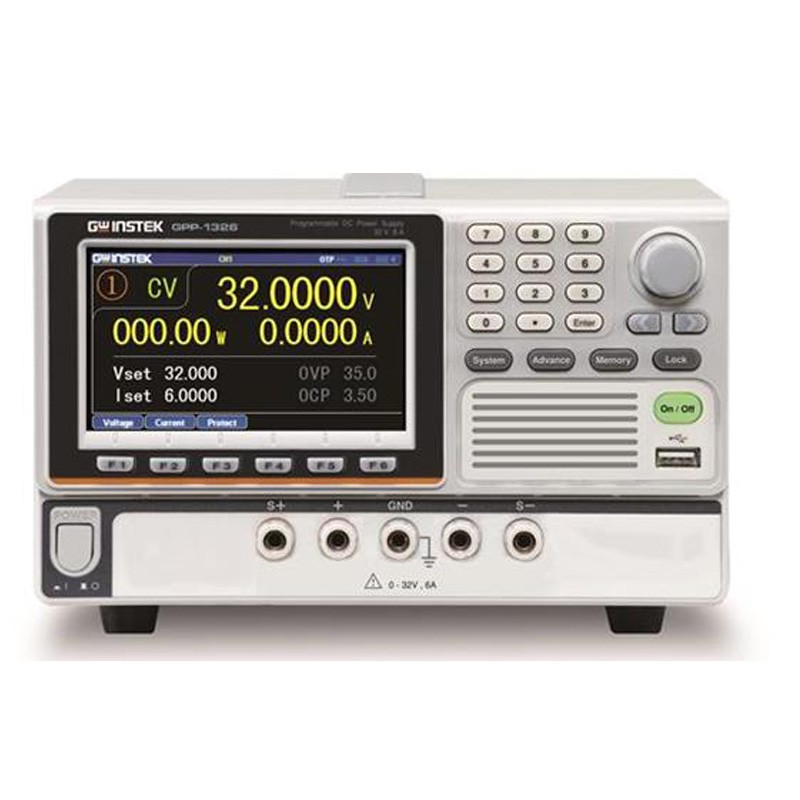

GPP-x323 系列多通道可編程直流電源，共包含四款機型:分別是單通道輸出的GPP-1326, 雙通道輸出的GPP-2323,
三通道輸出的GPP-3323和四通道輸出的GPP-4323。此系列不僅提供各通道獨立輸出開關，并提供1mV/0.1mA設定分辨率、低漣波噪聲特性
≦350uVrms/≦2mArms及 ≦50uS輸出瞬態回復能力。
在雙通道的串聯與并聯使用，GPP-x323的Tracking
Function采用內部線路將輸出端自動切換成串聯或并聯輸出，無需額外的外部配線，提供用戶不僅是操作程序上的便利，而且可以提供更穩定的輸出；它廠Tracking
Function設計，串聯或并聯的輸出還需要額外的外部配線連接，然而過長、過細或不一致的外部配線都有可能造成不精確的電壓或電流輸出。
GPP-x323提供最多7
種顯示模式(不同機型有差別)，包含單一通道或多通道的設定值、測量值及波形顯示。利用GPP-x323的輸出監測功能(Monitor)，可以讓用戶依據需求設定測試條件，于量測過程中產生警報或停止輸出，中止量測并保護客戶的待測物；應用輸出記錄功能可以記錄GPP-x323的輸出電壓、電流存成(*.REC)
或(*.CSV)檔案，供用戶匯入PC軟體作圖形分析或自行載入到Excel做分析。
GPP-x323之CH1/CH2設計有負載（Load）功能，單一臺電源可以滿足基本電池充放電測試，在通道1(Ch1)及通道2(Ch2)不僅可以提供32V/3A電源輸出，而且內建最大32V定電壓拉載(CV)、最大3.2A定電流拉載(CC)及最大1KΩ定電阻拉載(CR)功能，所以用戶無需另外使用電子負載進行放電測試。
GPP-x323于通道1(Ch1)和通道2(Ch2)提供序列式輸出功能(Sequence)，此功能不僅可以讓用戶自行編輯電源輸出波形，也可以讓用戶設定序列式的定電壓(CV)或定電流(CC)拉載功能。例如序列式電源輸出或者動態負載的模擬測試。為了簡化波形編輯的設定，GPP-x323在序列式輸出功能，內建8種常見的波形在Templet
waveform，包含Sine, Pulse, Ramp, Stair Up, Stair Dn, Stair UpDn, Exp Rise, Exp
Fall波形供用戶直接套用輸出。
完善的保護功能OVP/OCP/OPP/OTP，當中OVP/OCP功能可以讓用戶依據待測物條件，設定保護動作點。而OVP/OCP/OTP的保護機制采用硬體線路實現，與采用軟體實現保護的競爭者相比，有反應時間快的優點。Delay
Function則可以控制通道1(Ch1)或通道2(Ch2)延遲一段時間后輸出或停止輸出。
此外，Trigger In/ Trigger Out功能可以同步外部裝置；GPP-3323通道3(Ch3)增加3A USB(Type
A)輸出端子，可以做USB充電測試；智能溫控風扇可以依據功率晶體的溫度，調整轉速，降低不必要的噪音。輸出值設定及Sequence/Delay/Recorder功能分別提供10組存儲供使用，且可利用U盤載入/儲存。GPP系列除了標配有RS-232及USB遠程接口外，還有可選配的LAN或LAN+GPIB接口，方便于不同的用戶需求。指令上符合SCPI的要求，且可兼容GPD-x303S系列直流電源的指令。
產品特點：
4.3" TFT LCD 顯示屏
支持設定值、測量值及輸出波形顯示
負載功能(CC/CV/CR 模式)
設定分辨率:1mV/ 0.1mA；回讀分辨率:0.1mV/0.1mA
低漣波噪聲: ≤350uVrms/ ≤2mArms
瞬態響應時間: ≤50uS
具有硬件實現過壓保護/過流保護/過溫保護
智能溫控風扇有效降低噪音
延時功能/輸出監測功能/輸出記錄器功能
序列式輸出功能，內置8種常用波形
提供10組記憶體可用于序列/延時/記錄/面板條件設置
GPP-3323支持USB(Type A)端子輸出
標配：RS-232、USB、Ext I/O ； 選配： LAN、GPIB+LAN
產品規格：
| 型號 | 最大電流 | 最大電壓 | 通道數 | 備注 | 標配接口 |
| GPP-1326 | 6A | 32V | 1 | 32V/6A | USB/RS232/I/O |
| GPP-2323 | 3A | 32V | 2 | 32V/3A,32V/3A | USB/RS232/I/O |
| GPP-3323 | 5A | 32V | 3 | 32V/3A,32V/3A,5V/5A | USB/RS232/I/O |
| GPP-4323 | 3A | 32V | 4 | 32V/3A,32V/3A,5V/1A,15V/1A | USB/RS232/I/O |
技術指標：
| GPP-4323 | GPP-3323 | GPP-2323 | GPP-1326 | ||||||||
| 輸出模式 | 通道 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | CH1 |
| 電壓 | 0~32V | 0~32V | 0~5V | 0~15V | 0~32V | 0~32V | 1.8/2.5/3.3/5.0V | 0~32V | 0~32V | 0~32V | |
| 電流 | 0~3A | 0~3A | 0~1A | 0~1A | 0~3A | 0~3A | 5A | 0~3A | 0~3A | 0~6A | |
| Tracking 串聯電壓 | 0~64V | ---- | 0~64V | ---- | 0~64V | ---- | |||||
| Tracking 并聯電流 | 0~6A | 0~6A | 0~6A | ||||||||
| 恒壓操作 | 線性調整率 | ≤0.01%+3mV | |||||||||
| 負載調整率 | ≦0.01%+3mV(rating current≤3A)≦0.02%+5mV(rating current > 3A) | ||||||||||
| 紋波 & 噪聲(5Hz - 1MHz) | ≤350μVrms/2mVpp | ≤1mVrms | ≤350μVrms/2mVpp | ≤2mVrms | ≤350μVrms/2mVpp | ≤500μVrms/6mVpp | |||||
| 恢復時間 | ≦50μs | ≤50μs | ≤50μs | ≤100μs | |||||||
| 恒流操作 | 線性調整率 | ≦0.2%+3mA | |||||||||
| 負載調整率 | ≦0.2%+3mA | ||||||||||
| 紋波 & 噪聲 | ≦2mArms | ≤2mArms | ≤2mArms | ≤4mArms | |||||||
| 編程分辨率 | 編程電壓分辨率 | 1mV | 1mV | - | 1mV | 1mV | |||||
| 編程電流分辨率 | 0.1mA | 0.1mA | - | 0.1mA | 0.2mA | ||||||
Tracking操作 (CH1,CH2) | Tracking 誤差 | 主機≦0.1%+10mV of Master(0~32V) ，空載 ，帶載加載調節≦100mV) | |||||||||
| 并聯調整率 | 線性: ≦0.01%+3mV負載:≦0.01%+3mV(額定電流≦3A) ≦0.02%+5mV(額定電流＞3A) | ||||||||||
| 串聯調整率 | 線性: ≦0.01%+5mV負載:≦100mV | ||||||||||
| 紋波 & 噪聲(5Hz - 1MHz) | ≤1mVrms | ||||||||||
CH3 Operation for (3323) | 輸出電壓 | 1.8V/2.5V/3.3V/5.0V, ±5% | |||||||||
| 輸出電流 | 5A | ||||||||||
| 線性調整率 | ≦3mV | ||||||||||
| 負載調整率 | ≦5mV | ||||||||||
| 紋波 & 噪聲 | 2mVrms(5Hz~1MHz) | ||||||||||
| 瞬態恢復時間 | 100us | ||||||||||
| USB 端口輸出 | 1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A | ||||||||||
| Meter | 電壓分辨率 | 0.1mV | 0.1mV | - | 0.1mV | 0.1mV | |||||
| 電流分辨率 | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | |||||||
| 設置/回讀 精度 | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | |||||||
